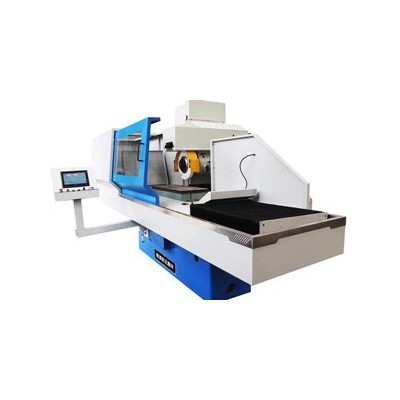

SK7130型數控(kong)平面(mian)磨(mo)床技術參數
1.本機床(chuang)采用拖板移動式，導軌(gui)為雙Ｖ雙平結構，工(gong)作臺承載能力好，加工(gong)精度高(gao)，質(zhi) 量可靠；
2.機床擁有(you)獨立(li)的自(zi)潤(run)滑系(xi)統(tong)，穩定性(xing)好， 回轉精度高(gao)；
3.橫向和垂直軸進給均采用精密絲桿傳動、伺服電機驅動，控制精準，進刀精度高(gao)，具(ju)有較高(gao)的性(xing)價比(bi)。
|
參 數(Specificafions) |
單 位(wei)(Unit) |
SK7130×1000 |
||
|
工作臺 (Worktables) |
工作臺面尺寸(寬×長) |
mm |
300×1000 |
|
|
吸盤尺寸(寬×長) |
mm |
300×800 |
||
|
最大磨(mo)削尺寸(寬(kuan)×長×高) |
mm |
300×800×400 |
||
|
工作臺縱向行程(液動) |
mm |
200～1100 |
||
|
工作臺速度(無級(ji)) |
m/min |
3～27 |
||
|
工作(zuo)臺T型(xing)槽數×寬度 |
|
3×18 |
||
|
工作臺承載(zai)量 |
kg |
499 |
||
|
磨(mo) 頭 (Grinding wheel head) |
砂輪(lun)軸(zhou)中心到(dao)工作臺面的距(ju)離 |
mm |
135～575 |
|
|
磨頭(tou)橫向每行程斷續(xu)進(jin)給量 |
mm/次 |
數(shu)控 |
||
|
砂輪軸轉速 |
rpm |
1440 |
||
|
垂直(zhi)進給手輪刻度盤值 |
mm |
0.01 |
||
|
手輪每轉(zhuan)磨頭進(jin)給量 |
橫向進給 |
mm |
數控無極變速 |
|
|
垂直(zhi)進(jin)給 |
mm |
數控無極變速 |
||
|
砂輪尺寸(外徑×寬(kuan)×內徑) |
mm |
Φ(270～350)×40×Φ127 |
||
|
電機(ji)功率 (motor power) |
電機總功率 |
kw |
15 |
|
|
磨頭電機(ji)功率 |
kw |
11 |
||
|
工作精度 |
加工表面(mian)對(dui)基面(mian)的(de)平行度 |
mm |
300：0.005 |
|
|
表面粗糙度 |
μm |
Ra0.63 |
||
|
機床重量 |
凈(jing)重 |
kg |
3700 |
|
|
毛重(zhong) |
kg |
3900 |
||
|
機床(chuang)外形(xing)尺寸(cun)(長(chang)×寬×高(gao)) |
mm |
3200×1900×2500 |
||
一、保(bao)修期(qi)及保(bao)修期(qi)后的服務
1.機床從驗收合格之日起，整機保修12個(ge)月(yue)。
2.設備(bei)在質(zhi)保期內(nei)出現故障，賣方4小時內(nei)有答(da)復，72小時內(nei)趕到現場(chang)處理故障，免費(fei)服務并(bing)免費(fei)更換(huan)損壞(huai)的零件。
3.保修期過后，賣(mai)方將提供(gong)優惠的技術支持(chi)和服務以(yi)及零配件供(gong)應。
4.凡是(shi)人為損壞或未按《使(shi)用(yong)說明書》正(zheng)確使(shi)用(yong)本機床(chuang)造成機床(chuang)損壞的，均不在保修之內；如發(fa)生(sheng)事故由(you)買(mai)方自己負責。
二、 培訓
如(ru)買(mai)方需要(yao)，賣方服(fu)務人(ren)員應(ying)對買(mai)方的操作(zuo)工(gong)、維修工(gong)及(ji)有關(guan)管理人(ren)員進行(xing)現場培訓，培訓內(nei)容主(zhu)要(yao)是(shi)：機床主(zhu)要(yao)結構及(ji)功(gong)能、安全操作(zuo)規(gui)程及(ji)基本常識、各(ge)手(shou)輪(lun)手(shou)柄的功(gong)用(yong)、常見的故(gu)障和排除方法、機床的維護、保養及(ji)注意事項等。
三(san)、技術資(zi)料清單
使用說明書（機械、液壓部分，含機床維護等(deng)） 1份
使用說明書（電(dian)氣(qi)部分，含電(dian)氣(qi)原理圖、接線圖等） 1份
合格證(zheng)明書(shu) 1份
裝箱(xiang)單(dan)： 1份
四、機床附件清(qing)單
|
序號(hao) |
附件名稱 |
規(gui)格 |
數(shu)量 |
備注 |
|
1 |
電磁吸盤 |
300×800（標準型） |
1塊 |
標配 |
|
2 |
砂(sha)輪（帶(dai)卡盤） |
φ350×40×φ127 |
1 套 |
標配 |
|
3 |
砂輪平衡軸 |
|
1 支 |
標配(pei) |
|
4 |
砂輪修(xiu)整器(qi)（自制(zhi)） |
|
1 只 |
標配 |
|
5 |
地腳螺釘 |
|
3只 |
標配 |
|
6 |
機床(chuang)墊鐵 |
|
5付 |
標配 |
|
7 |
砂輪平(ping)衡(heng)架 |
|
1 只 |
標配 |
|
8 |
內六(liu)角扳手 |
3、4、5、6、8、10、12、14 |
各1 |
標配 |
注意：其中電磁吸(xi)盤和一套砂輪裝在主機上；
五、機床安(an)裝調試及終(zhong)驗收
1.賣方應在合同生效(xiao)后一個月(yue)內向買方提供“環境安裝(zhuang)要求”，買方應根據此要求提前(qian)做好機床的安裝(zhuang)準備工作。
2.機床到達用戶地并開箱(xiang)后，買方按“裝箱(xiang)單(dan)”中的內(nei)容進行逐項清(qing)點(dian)驗收。如(ru)需賣方幫助安裝調試，則應及時(shi)通(tong)知賣方。
3.賣(mai)方(fang)接(jie)到買方(fang)需安裝調試(shi)的(de)(de)通知后，應及時(shi)派(pai)人(ren)前往買方(fang)地進行機床的(de)(de)安裝調試(shi)工作。買方(fang)派(pai)專(zhuan)人(ren)協(xie)助，并提供必要的(de)(de)工具和相應的(de)(de)便利。
4.安裝調(diao)試完(wan)成(cheng)后，對試件進行磨削(xue)加工(gong)，并檢查試件的(de)精(jing)度及(ji)粗糙度達客戶(hu)要(yao)求（在(zai)該機型(xing)規定的(de)精(jing)度范圍(wei)內）。
5.驗收完畢，買方在驗收合格(ge)單上簽字。
6.買(mai)方(fang)對運抵安(an)裝現場的機床存放時(shi)間不得超過45天(tian)，若超過45天(tian)不進行安(an)裝，將從45天(tian)后視同該機床已(yi)經驗收合格，并開(kai)始計算(suan)質保(bao)期時(shi)間。
六、機床執行標準
本(ben)機床(chuang)產品貫徹JB/T 1579－1999標(biao)準的相關標(biao)準和(he)行(xing)業標(biao)準
|
機(ji)床部件 |
數量 |
備 注 |
|
主(zhu)機 |
1套 |
含：床身、拖板(ban)、工作(zuo)臺、立柱(zhu)、磨(mo)頭等 |
|
電氣系統 |
1套 |
含：電氣(qi)控制(zhi)柜、操縱(zong)箱(xiang)等 |
|
液壓(ya)及(ji)潤滑(hua)系統 |
1套(tao) |
含：液(ye)壓泵(beng)、液(ye)壓閥、液(ye)壓管(guan)路、接氣管(guan)、潤滑管(guan)路等 |
|
冷(leng)卻系統 |
1套 |
含：水泵、等 |
|
序(xu)號 |
名 稱(cheng) |
特 點 |
制造廠(chang)家 |
|
1 |
主軸 |
合金鋼經多次(ci)熱處理(li) |
自制(zhi) |
|
2 |
主(zhu)軸(zhou)軸(zhou)承P4級 |
滾動軸承（精度高） |
外購(gou)（哈(ha)軸） |
|
3 |
滾(gun)珠(zhu)絲桿（垂直、橫向） |
高(gao)精度 |
外(wai)購（哈(ha)軸） |
|
4 |
蝸輪蝸桿 |
裝在垂直進(jin)給減(jian)速器上(shang) |
自(zi)制 |
|
5 |
主軸軸瓦 |
磨頭上 |
自(zi)制 |
七(qi)、機床(chuang)控制系統介紹（列表詳細介紹）
SKM130數(shu)(shu)(shu)控高精平面磨(mo)(mo)床(chuang)數(shu)(shu)(shu)控系統，面板帶有10寸(cun)觸摸屏，可顯示Z/Y軸的進(jin)給(gei)尺寸(cun)，分為粗、精及(ji)無(wu)火(huo)花磨(mo)(mo)削(xue)，可數(shu)(shu)(shu)字化(hua)設置進(jin)給(gei)次數(shu)(shu)(shu)及(ji)每次的進(jin)給(gei)量。調節(jie)磁(ci)盤吸力(li)大小，Y軸可數(shu)(shu)(shu)字化(hua)設置磨(mo)(mo)削(xue)距離，Z軸具有磨(mo)(mo)削(xue)完(wan)成回復原點(dian)及(ji)機床(chuang)主軸、液(ye)壓、水泵停(ting)止功能。設備工(gong)作臺做左(zuo)右運(yun)(yun)動(dong)(dong)（X）,滑到架做前后運(yun)(yun)動(dong)(dong)（Y）,主軸頭座(zuo)做上下運(yun)(yun)動(dong)(dong)（Z），立柱與(yu)主機座(zuo)固定式結(jie)構，X軸液(ye)壓傳動(dong)(dong)，Y/Z軸采(cai)用交(jiao)流電(dian)機驅動(dong)(dong)絲桿傳動(dong)(dong)。機床(chuang)采(cai)用PLC控制系統，帶有手搖脈沖(chong)發生器。各電(dian)路(lu)設有短路(lu)保(bao)護裝置及(ji)過(guo)載(zai)保(bao)護裝置。生產廠家：杭州東宏自(zi)動(dong)(dong)化(hua)設備有限公司(si)
主要電氣配件：
|
序號 |
名 稱 |
代(dai)號 |
制造廠家(jia) |
|
1 |
交流接觸器(qi) |
|
施(shi)耐德 |
|
2 |
空氣開(kai)關 |
|
施(shi)耐德(de) |
|
3 |
繼電器 |
|
施耐(nai)德(de) |
|
4 |
接近(jin)開(kai)關 |
|
OMRON |
|
5 |
按鈕 |
|
施耐德 |
|
6 |
伺服電機 |
|
SIEMENS |
|
7 |
伺服電機驅(qu)動器 |
|
SIEMENS |
|
8 |
變壓(ya)器 |
|
九川 |
|
9 |
操作屏 |
|
SIEMENS |
八、機床工作環(huan)境要求
◇ 電源：三相(xiang)交流電380V±10%，50Hz±1%,控制電壓：DC24V±10%。
◇ 環境溫度： -5°C～ +40°C
◇ 相對濕度： ≤85%
◇ 機床安裝在遠離震源(yuan)，熱(re)源(yuan)，熱(re)流(liu)，且地(di)基厚實的車間(jian)里。
